,樊高电气销售部(马鞍山市分公司)fan88848为了确保您的权益,我们提供长达三年的质保期,让您购买无忧。我们的经过严格的品质检测和生产工艺,确保每一款产品都符合标准和行业要求,联系人:樊露,地址:[浙江省乐清市象阳镇]。

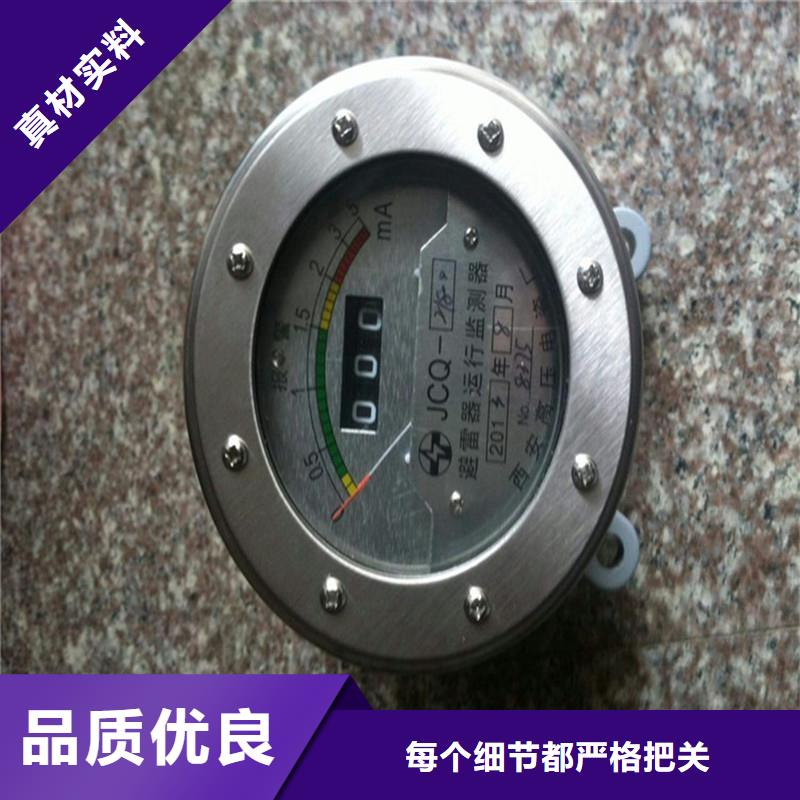

JCQ-10/800避雷器在线监测仪的结构和特点1：采用新颖独特的整体结构设计，抗腐蚀耐震性好，便于运输安装，使用寿命长；3：采用三位（两位或五位）电磁式记数器，满度后自动回零，循环计数工作，不需清零；4：电流测量采用特制非线形刻度毫安表，具有读数清晰、小电流区分辩率高、耐振动的优点；5：特制毫安表用彩色刻度分别标出避雷器泄漏电流运行区域，方便判断避雷器的运行状态；设有故障， 避雷器泄漏电流超过设定值后，能自动发出号，号方式为红绿交替闪烁式，符合人的视觉生理 特点，提高了预警能力 避雷器监测器除了具有监测避雷器放电动作的功能外，还能监测避雷器泄漏电流变化，对避雷器的运行质量及时给出可靠的数据，防止事故的发生，提高电力系统运行的可靠性。 JCQ-C系列监测器采用ZnO电阻片，适用于5~10kA系统330kV及以下等级氧化锌避雷器。 JCQ-C5 型监测器,是我公司在总结吸收先进技术的基础上研制生产的一种新型监测器，带故障闪烁装置 JCQ-C6监测器内置双电流表，除能监测避雷器中流过的泄漏电流外，还能监测流过避雷器外表的泄漏电流供运行中参考。 放电计数器性能满足标准JB/T2440-1991《避雷器用放电计数器》。监测器产品性能满足标准JB/T10492-2004。 使用的环境条件与相连的避雷器相同。 采用新颖独特的整体结构设计，结构紧凑、密封性能优越，工作稳定可靠； 采用铝镁合金压铸外壳，美观坚固、抗腐蚀耐震性好，便于运输安装，使用寿命长； 采用三位（两位或五位）电磁式记数器，满度后自动回零，循环计数工作，不需清零； 电流测量采用特制非线形刻度毫安表，具有读数清晰、小电流区分辩率高、耐振动的优点； 特制毫安表用彩色刻度分别标出避雷器泄漏电流运行区域，方便判断避雷器的运行状态；设有故障，避雷器泄漏电流超过设定值后，能自动发出号，号方式为红绿交替闪烁式，符合人的视觉生理特点，提高了预警能力 JCQ-3B型避雷器用监测器性能

避雷器泄漏电流超过设定值后，能自动发出号，号方式为红绿交替闪烁式，有监测避雷放电动作的功能外，还能监测避雷器泄漏电流变化，对避 雷器的运行质量及时给出可靠的数据。JCQ-A、B、C型监测器采用ZnO电阻片，适用于5~10KA系统220KV及以下等级的氧化锌避雷器。放电计数器、监测器产品性能满足标准JB/T2440-1991《避雷器用放电计数器》。 5. 放电计数器JS-8技术标准放电计数器JS-8符合机械部标准“JS-2440-78放电计数器技术条件”的规定。在波型8／20μS冲击电流与相应工频续流 联合作用，JS-8、6-220、1在波形3／20μS辐值100～5000A冲击电流准确动作5000A，20次以上：151、162、166、2.8，JS-8A、330及以上1.1在波形8／20μS幅值100～10000A冲击电流下准确动作，1000A，20次以上。放电计数器是串联在避雷器下面，用来记录避雷器动作次数，掌握雷电活动规律，不断提高输楚电设备防雷保护可靠性，监护避雷器的寿命以及研究电 力系统在大气过电压作用时的运行情况的的电气设备。放电计数器工作原理编辑放电计数器的电气回路由非线性电阻R1、R2、电容器C及计数器L组成，即放电计数器串联在避雷器下部与地之间，如图1所示。图1 放电计数器电器回路图图1 放电计数器电器回路图放电计数器一般与35kV及以上普通阀型避雷器配合使用，当雷电流经过避雷器进入放电计数器时，电流的一部分经R1入地，另一部分经R2给电容器C充 电，冲击电流过去后，电容器C对计数器L放电，使计数器动作。

放电计数器的元件均固定在密封的铝盒中，高压进线端装有瓷绝缘子，地线接在计数器的安装螺钉上。 [1] JSY-8型放电计数器编辑JSY-8型放电计数器是对过电压保护器工作状况进行实时及累计计数的装置，通过它可以详细监视及所保护线路的状况，预知事故前异常情况，达到分析异常动作原因，事故发生的作用。数据采集JSY-8型过电压放 电记录仪采用自行设计的高速率数据处理单元，抗干扰能力强，软件数字滤波调理电路，可以实时准确记录过电压保护器三相之间动作次数。附带快速，分相累计显示历史动作次数。数据显示JSY-8型过电压放电记录仪采用STN点阵式液晶显示，清晰明了，外观美观。产品结构JSY-8型过电压放电记录仪为分体结构，数据采集、数据处理及显示为两分体，通过RJ45接口用网线相连接，根据现场需要，可以任意拆分，数 据处理及显示单元拆分后在柜体上安装简便，只须三个螺丝。产品安装JSY-8型过电压放电记录仪依结构设计，在本体上面安装极其简单，不用动任何结构，只须解开四个接线头。毋庸质疑，可以在任何已经运行的过电压保护装置上加装此型号放电计数器。产品运行过电压动作计数器产品为无源设计，无须外接电源，由于软件设计采用了实时省电模式，本体附带高性能电池可以使用三年，电池仓更换电池简单方便。放电计数 器的技术标准编辑满足技术标准：GB6261-85《静态继电器及保护装置的电气干扰实验》1、过电压动作计数器适用范围10KV及以下系统户内相间距为85及131型 保护器配套用放电计数器的运行与维护编辑1、放电计数器可用于户内、户外，但使用时应考虑下列因素：（1）应根据配套的阀型避雷器和所保护的电气设备考虑使用的型号。（2）按生产广家允许使用的海拔高度使用。（3）按生产
